智慧農田農林4情監測預警系統

2022-06-29 16:07:01 艾方立科技

農林 “四情” 是指利用物聯網技術，動態監測田間作物的墑情、苗情、病蟲情及災情的監測預警系統。

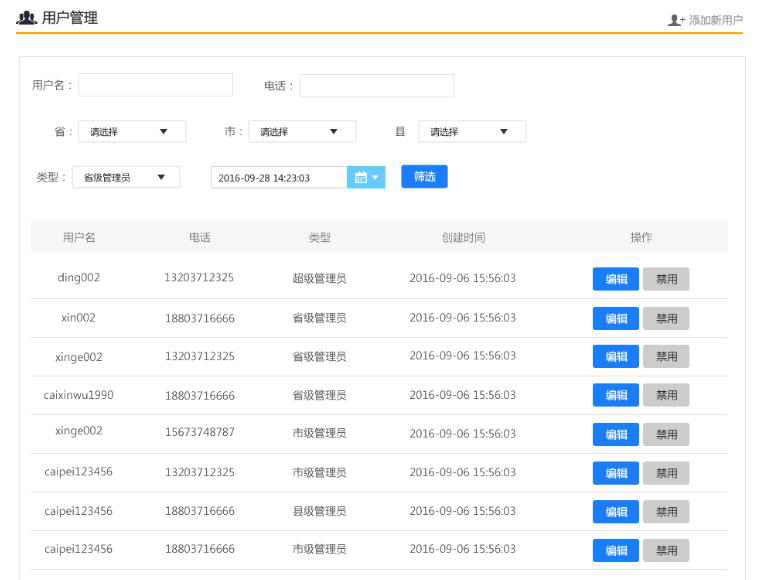

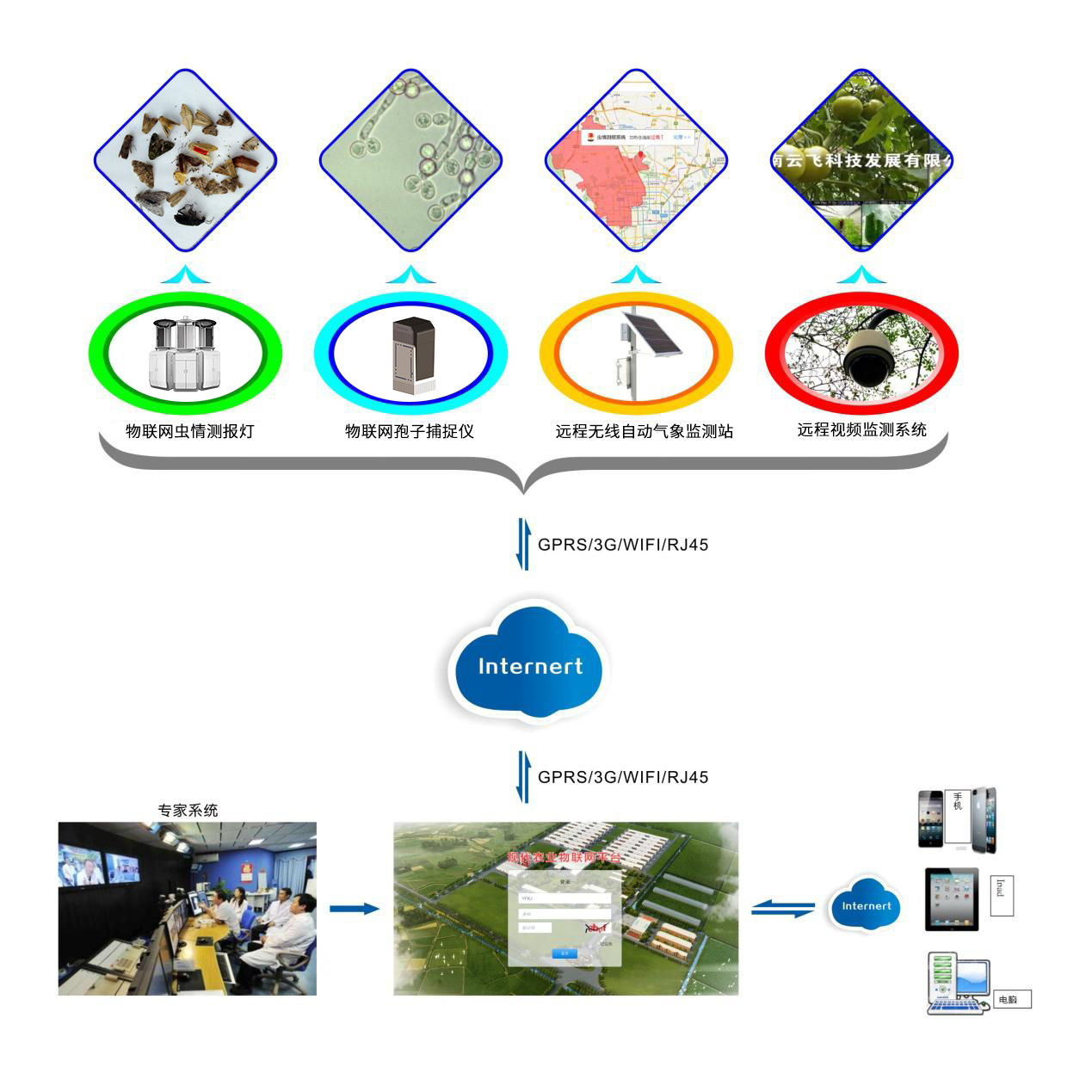

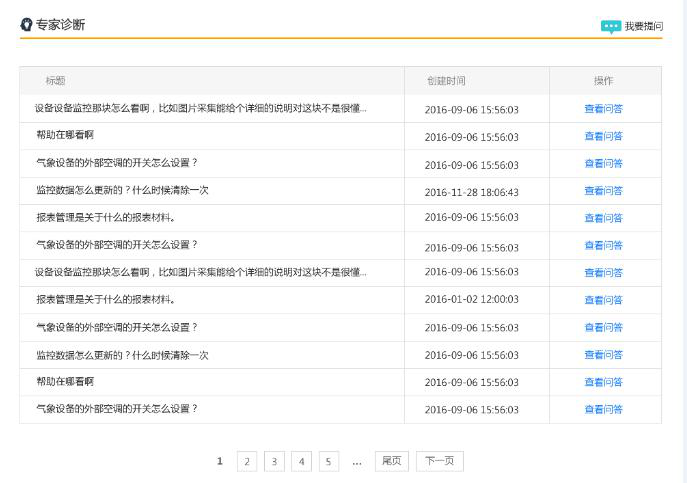

　　監測預警系統由無線墑情監測站、苗情監控攝像頭、可視化自動蟲情測報燈、災情視頻監控攝像機、預警預報系統、專家咨詢系統、用戶管理平臺組成。用戶可以通過移動端和PC端隨時隨地登陸自己專屬的網絡客戶端，訪問田間的實時數據并進行系統管理，對每個監測點的環境、氣象、病蟲狀況、作物生長情況等進行實時監測。結合系統預警模型，對作物實時遠程監測與診斷，并獲得智能化、自動化的解決方案，實現作物生長動態監測和人工遠程管理，保證農作物在適宜的環境條件下生長，提高農業生產力，增加農民收入。

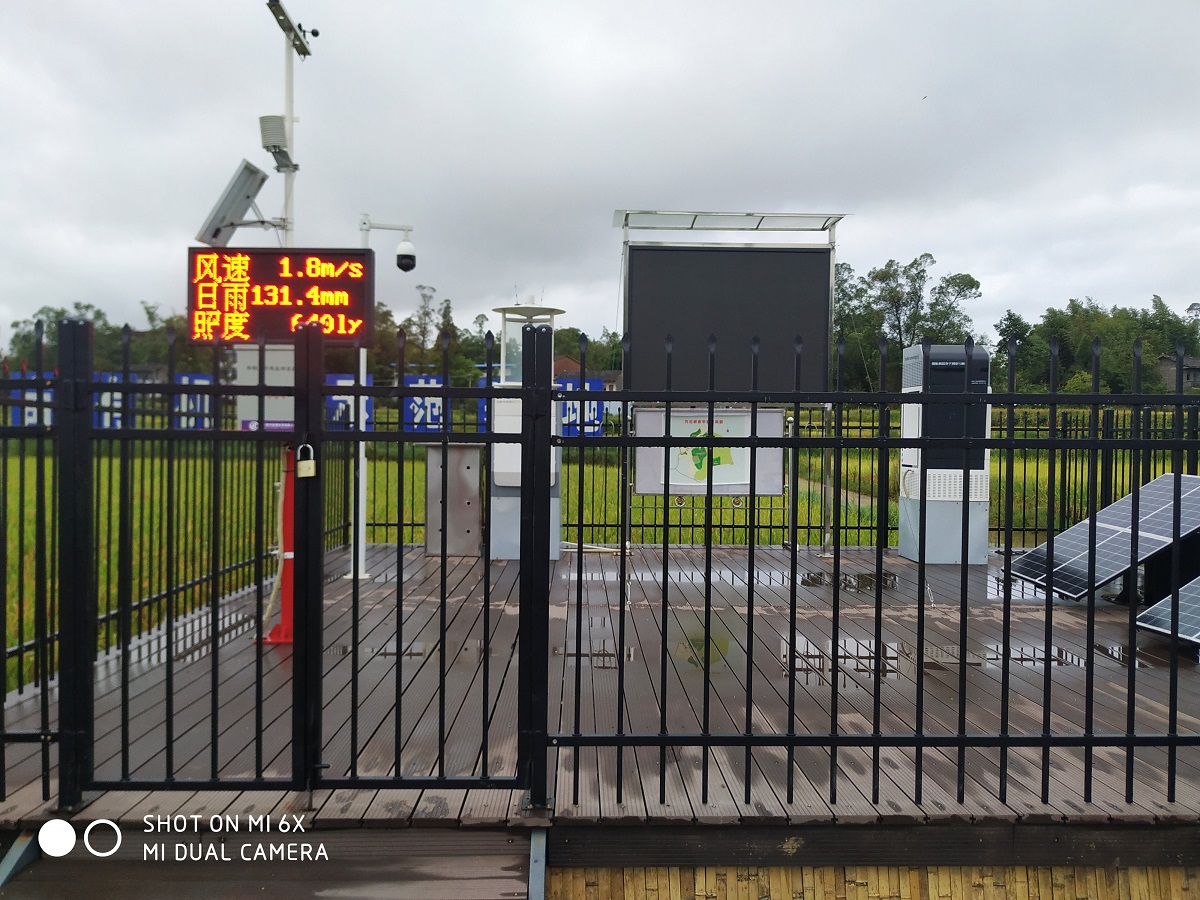

　　一、土壤墑情自動監測系統

　　1、墑情自動監測系統主要是針對土壤水分含量進行監測，通過墑情傳感器測量土壤的體積含水量（VWC）。同時，可以根據用戶的需求，該系統可以擴展配置土壤溫度、土壤電導率、空氣溫濕度、太陽輻射、二氧化碳等氣象傳感器。

　　2、監測數據統一由自動監測站發送到網絡數據平臺，數據按照統一的格式進行存儲，通過圖表格式直觀展現給用戶。

　　3、平臺設置有圖形預警和災情渲染模塊，可以根據作物種類和土壤類型設定不同的預警閾值，當實測數據低于預警閾值后，平臺會及時向用戶發送預警信息，同時災情渲染模塊將按照災情嚴重程度分為不同顏色，在省級行政地圖上面以點的形式展現，可直觀顯示各區域的災情動態信息。

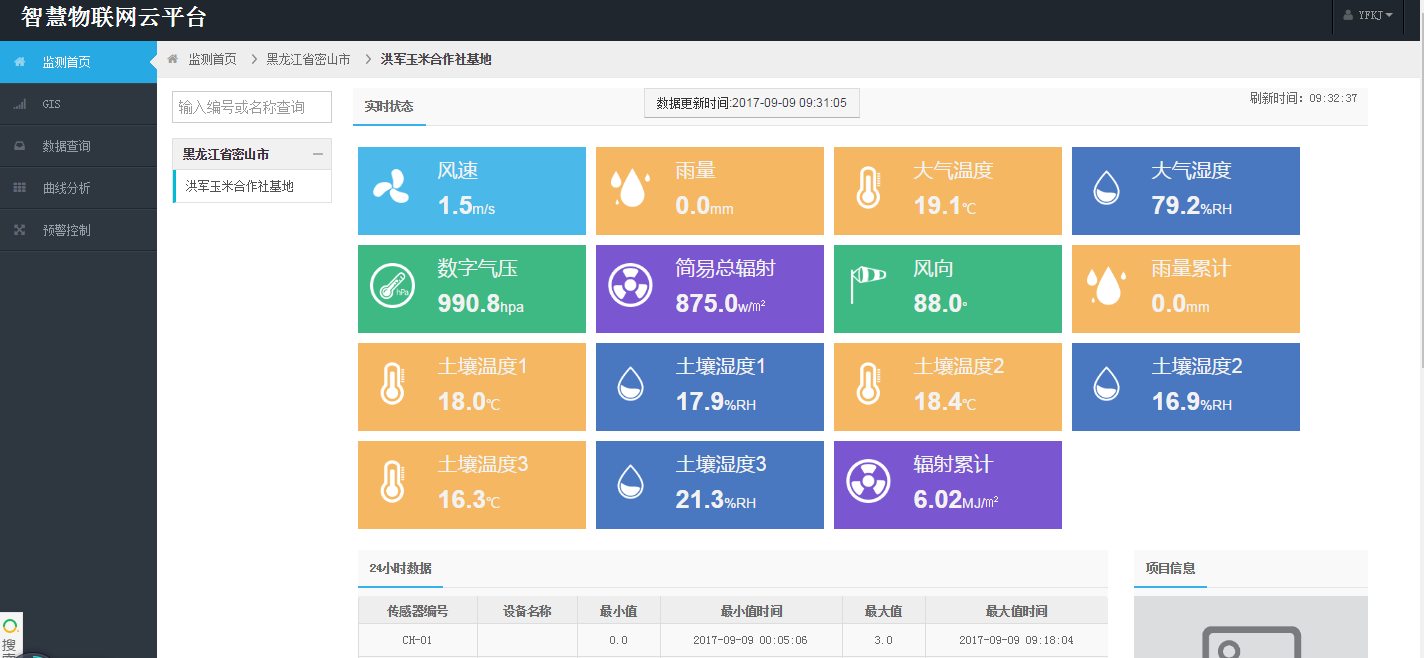

氣象數據實時狀態展示（圖片另存為到桌面，可查看高清大圖）

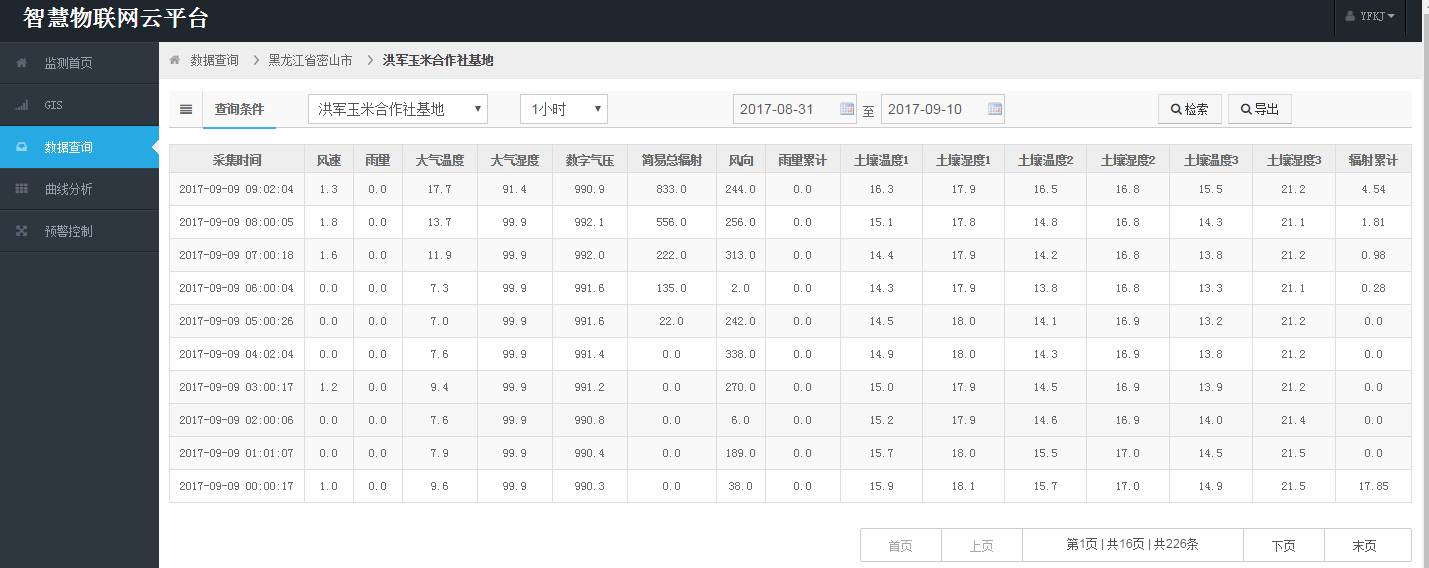

歷史數據查詢（圖片另存為到桌面，可查看高清大圖）

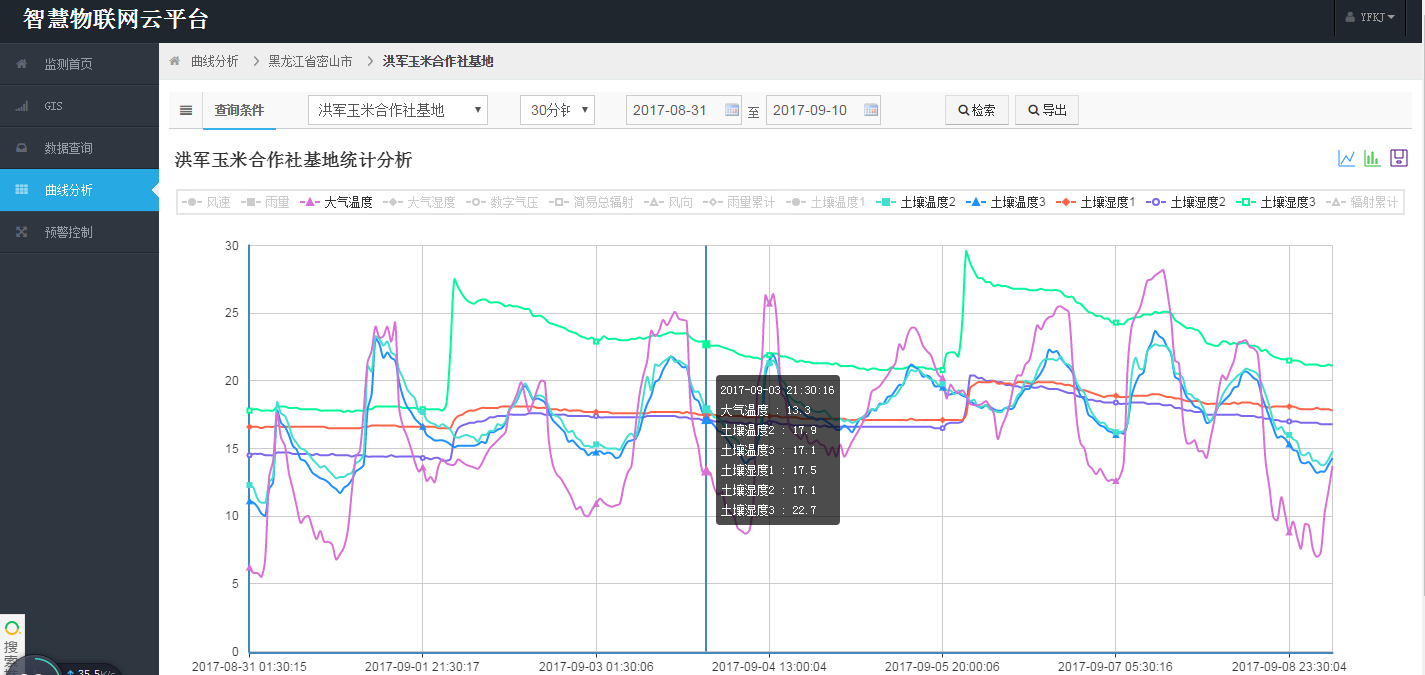

數據分析曲線圖（圖片另存為到桌面，可查看高清大圖）

　　二、田間苗情災情一體化自動監測系統

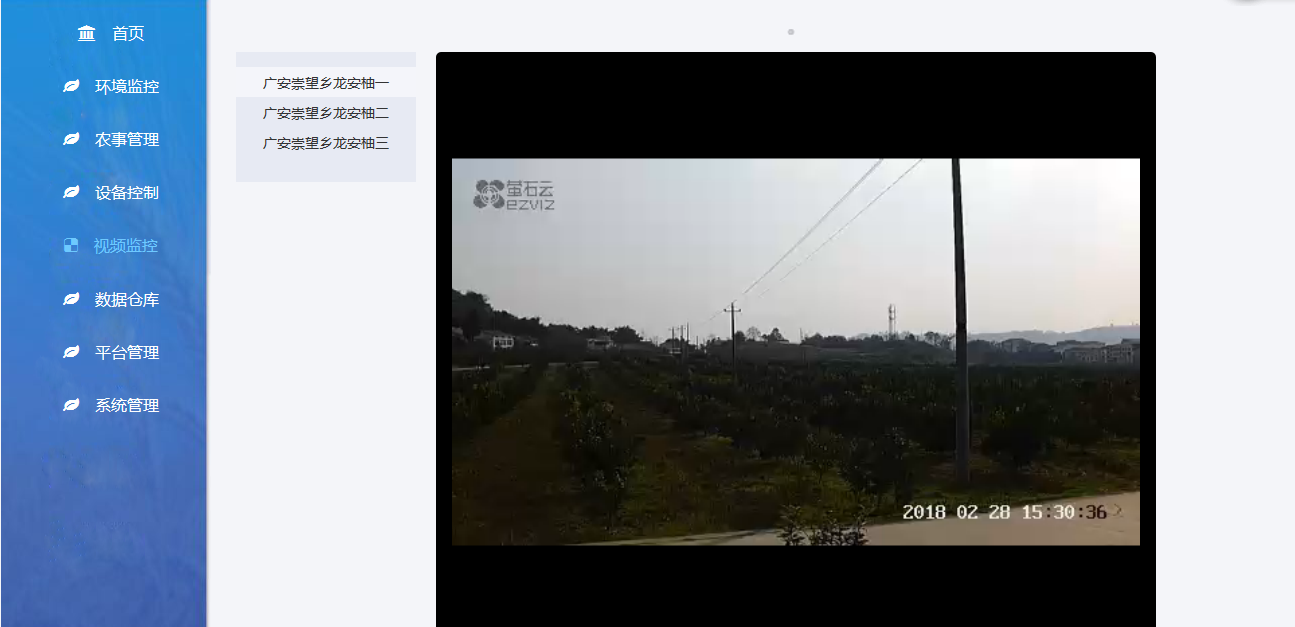

　　田間苗情、災情一體化自動監測系統，是指由自動監測系統對農作物的生長發育狀態、病蟲害情況以及災情進行實時視頻監控（包括日間圖像和夜間的紅外圖像）。結合氣象、墑情等傳感器以及蟲情預報燈等，可以對田間苗情、蟲情、災情實現自動監測，使管理人員可以遠程關注作物生長狀況，根據作物在不同生長周期的需求，指導灌溉、施肥、噴藥等措施。

　　三、田間蟲情自動監測系統

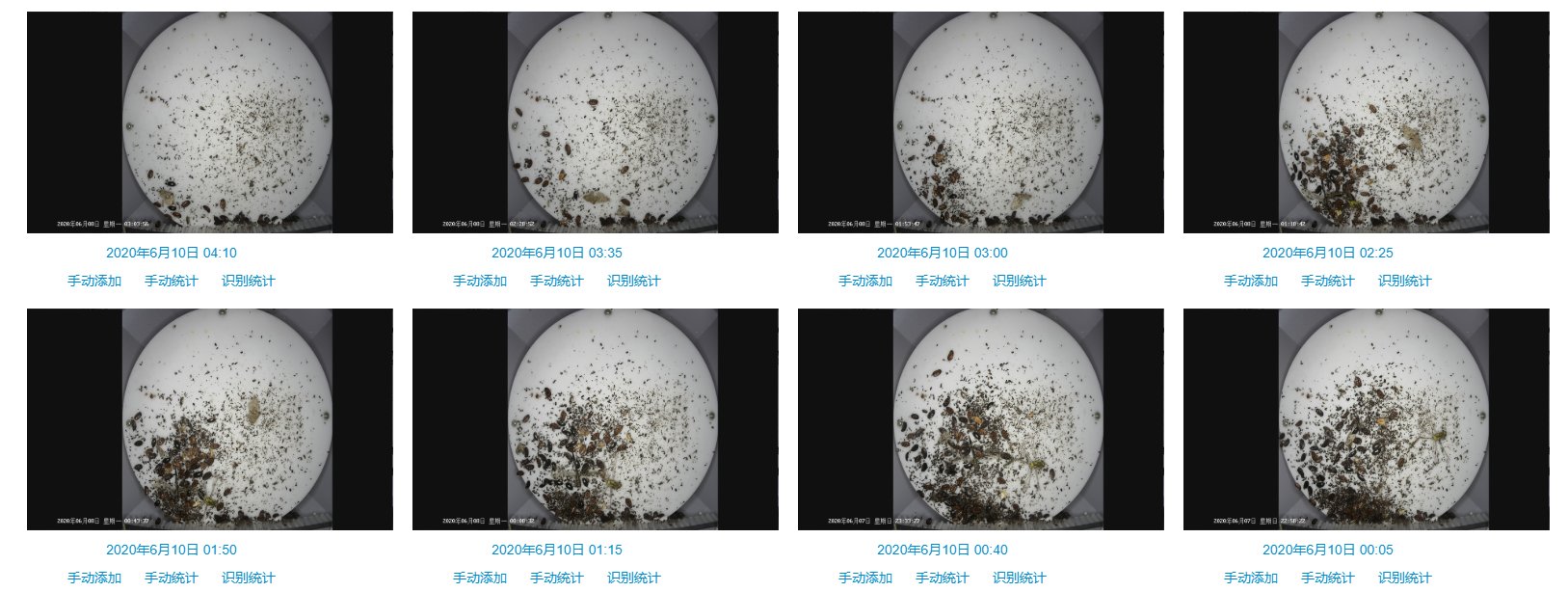

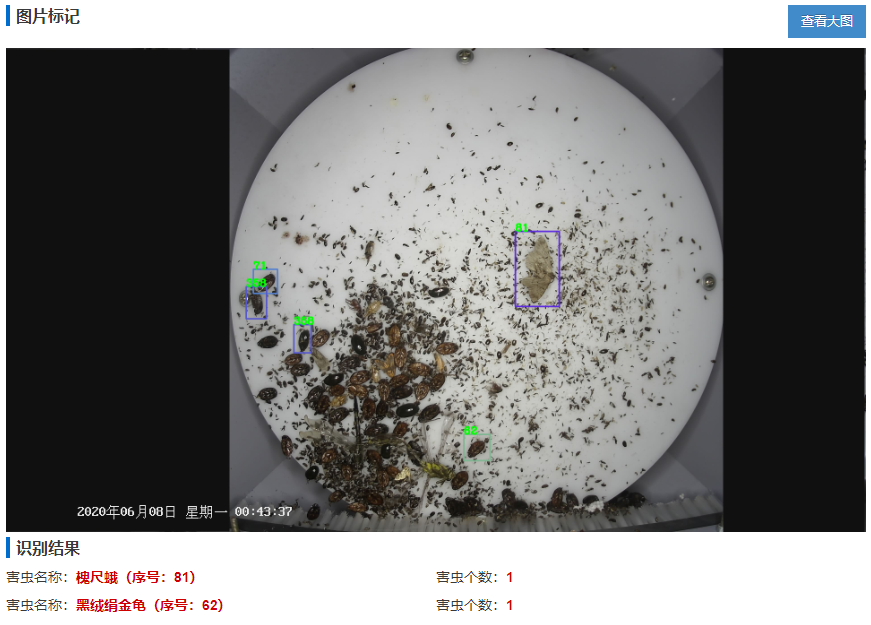

　　自動蟲情測報燈（可視化）利用現代光、電、數控技術，實現了在無人監管的情況下，能自動完成誘蟲、殺蟲、收集、分裝、排水等系統作業，通過GPRS移動無線網絡，定時拍照采集接蟲盒內收集的蟲體圖片，自動上傳到遠程物聯網監控平臺，平臺每天自動記錄采集數據，形成蟲害數據庫，可以通過數據列表和圖表的形式展現，工作人員可隨時遠程了解以蟲體的情況和變化，制定防控措施。
